Versorgungsanlagen Thörl/St.Ilgen – Graz

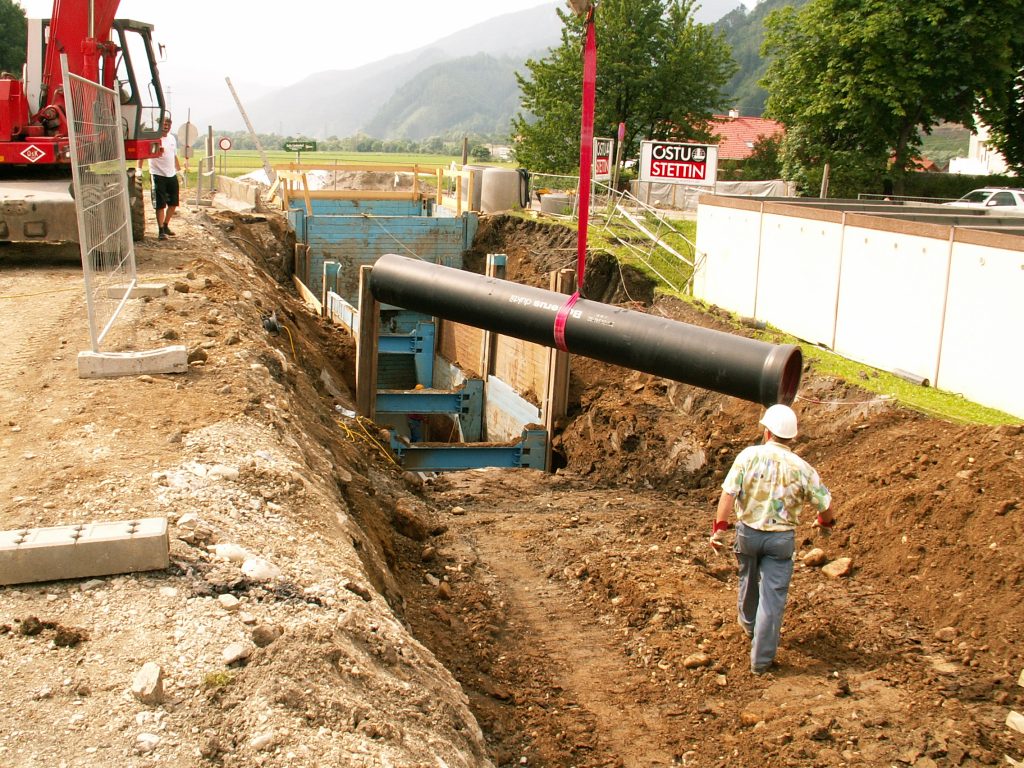

Der Transport des Trinkwassers erfolgt durch Trinkwassertransportleitungen
mit einer Gesamtlänge von 78 km, wobei  Rohrleitungen mit den Durchmessern
300 bis 700 mm und den Druckstufen PN 6 bis PN 25 verlegt wurden.

Brunnenanlagen Thörl/St.Ilgen

Die Wassergewinnung erfolgt mittels zweier Vertikalfilterbrunnen, in denen sich jeweils eine Unterwassermotorpumpe mit einer Förderleistung bis zu 250 l/s befindet.

Lercheckstollen und Lercheckbehälter Tragöß – St.Katharein

(Gesamtinhalt 4.000 m³)

Zur Überwindung des Gebirgsrückens wurde ein Durchleitungsstollen mit einer Länge von 1200 m errichtet. Der Lercheckbehälter wurde als Kavernenbehälter (Gesamtinhalt 4000 m³) ausgeführt und befindet sich am südlichen Stollenportal.

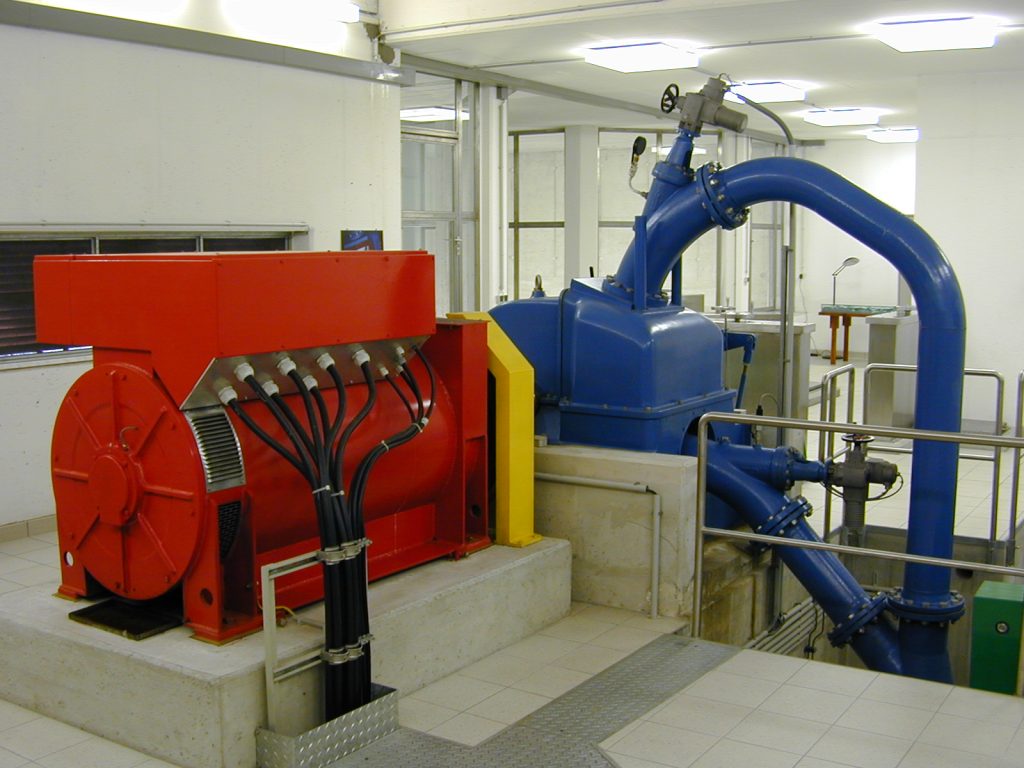

Trinkwasserkraftwerk und Ausgleichsbehälter Tragöß – St.Katharein

Der Höhenunterschied von 225 m zwischen dem Lercheckbehälter und den am  Talboden befindlichen Ausgleichsbehälter  Tragöß-St.Katharein (Gesamtinhalt 1000 m³) erforderte die Errichtung einer Druckreduzierstation, wobei durch das Trinkwasserkraftwerk der Wasserdruck in der Transportleitung von 22 bar auf jenen im Behälter von 0,4 bar vermindert wird. Jährlich werden dadurch ca. 2900 MWh elektrische Energie erzeugt.

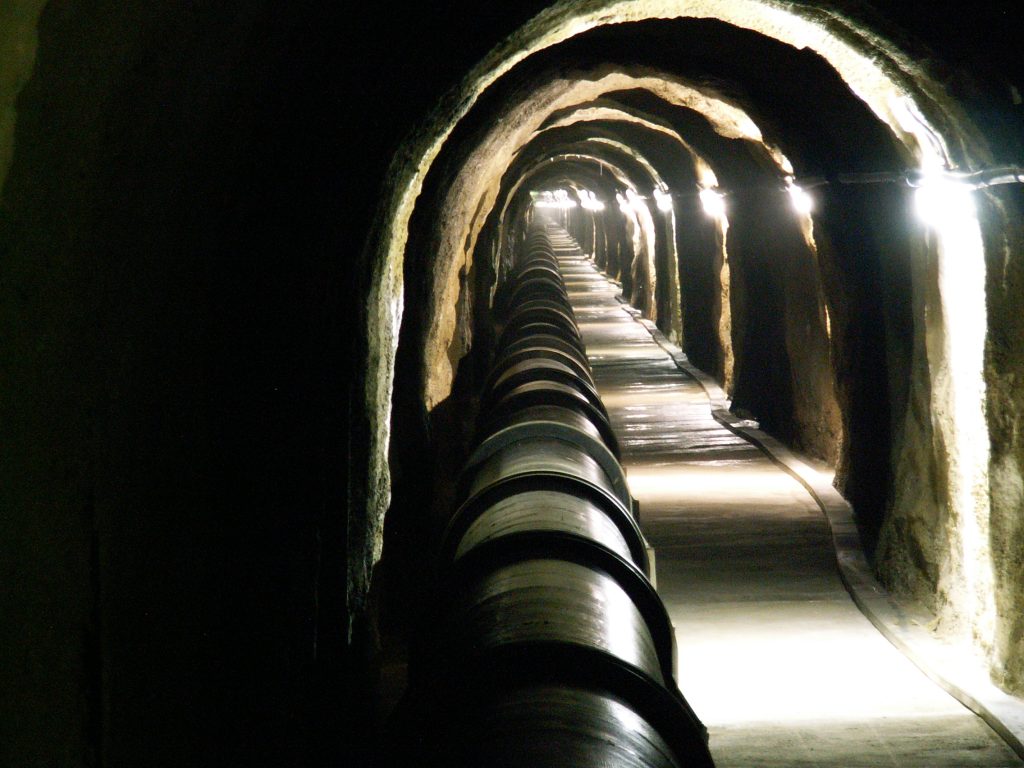

Dürrnbergstollen und  Ausgleichsbehälter Hansenhof  Bruck/Mur

(Gesamtinhalt 2000m³)

Zur Überwindung des Gebirgsrückens wurde ein Durchleitungsstollen mit einer Länge von 1200 m errichtet. Am südwestlichen Stollenportal befindet sich der Ausgleichsbehälter Hansenhof (Gesamtinhalt 2000 m³).

Der Transportleitungsdruck von 7 bar wird durch ein Trinkwasserkraftwerk der Stadtwerke Bruck/Mur Gmbh auf den Wasserdruck im Behälter von 0,6 bar reduziert. Jährlich werden dadurch ca. 750 MWh elektrische Energie erzeugt.

Wasserübergabestellen an die Gemeinden

Entlang der gesamten Trinkwassertransportleitung wurden Wasserübergabestationen (St.Ilgen, Kapfenberg, Bruck a.d. Mur, Pernegg und Frohnleiten) errichtet und entsprechende Bereitstellungs- und Lieferverträge mit den Gesellschaftern abgeschlossen.

Übergabestation Friesach/Holding Graz – Kommunale Dienstleistungen GmbH

Jährlich fliesen ca. 5.500.000 m³ reinstes, unbehandeltes Trinkwasser in das Wasserversorgungsnetz der Stadt Graz, wobei der Transportleitungsdruck von 16 bar durch ein Trinkwasserkraftwerk der Holding Graz – Services Wasserwirtschaft auf den Netzdruck der Landeshauptstadt reduziert wird. Jährlich werden dadurch ca. 1300 MWh elektrische Energie erzeugt.

Fernwirkanlage

Die gesamte Trinkwasserversorgungsanlage wird automatisch gesteuert und überwacht.

Die wichtigsten Steuerungsaufgaben sind:

  • die ständige Steuerung der Entnahmemenge von 200 l/s in der Brunnenanlage
  • das Ein- bzw. Ausschalten der Förderpumpen
  • das automatische Schließen der Rohrbruchklappen bei Rohrbruchalarm

Zu den wichtigsten Überwachungsaufgaben zählt:

  • die Messung des Grundwasserstandes in der Brunnenanlage
  • die Messung des Wasserstandes in den Ausgleichsbehältern
  • die Messung der Durchflussmenge in der Trinkwassertransportleitung
  • der Objektschutz aller Anlagen
